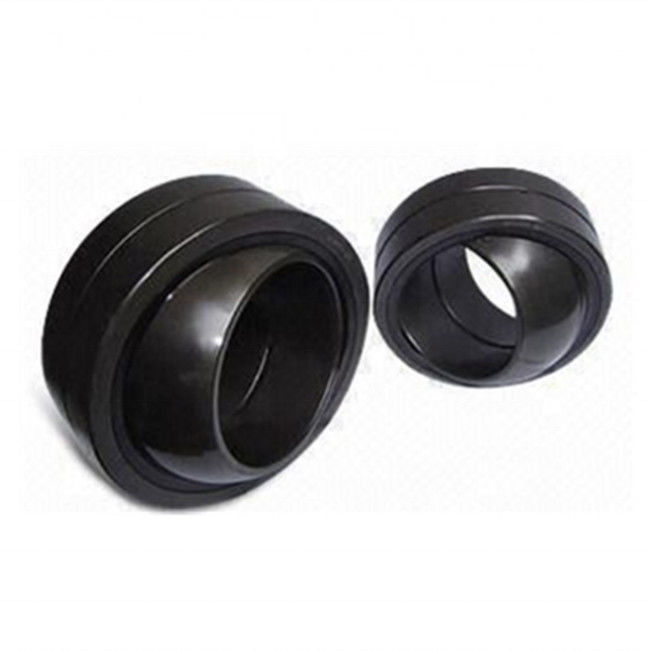

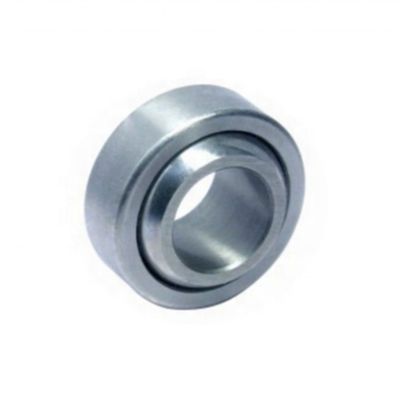

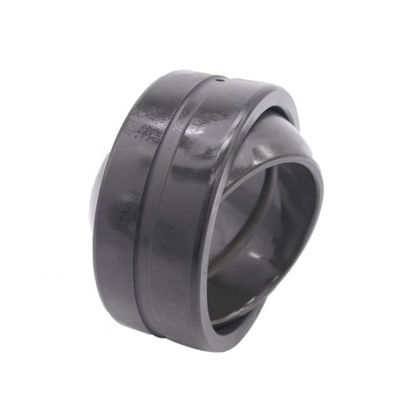

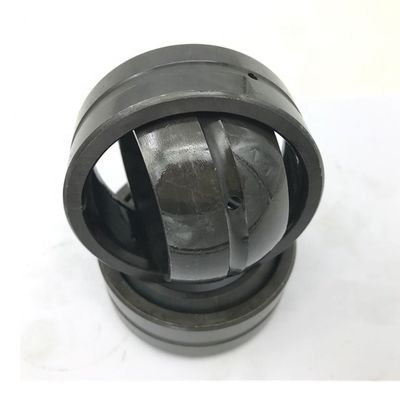

GE80ES संक्षारण प्रतिरोध रेडियल गोलाकार सादा बियरिंग्स

उत्पाद वर्णन

संयुक्त असर फिसलने वाले असर की एक विशेष संरचना है।इसमें रोलिंग असर की तुलना में सरल संरचना के फायदे हैं, जो मुख्य रूप से आंतरिक रिंग की बाहरी गोलाकार सतह से बना है और बाहरी रिंग का आंतरिक गोलाकार रूप है, जो विभिन्न प्रकार और संरचना के अनुसार अधिक भार का सामना करने में सक्षम है, रेडियल भार, अक्षीय भार और रेडियल, अक्षीय और संयुक्त भार का अस्तित्व।

गोलाकार सादे बीयरिंगों में गोलाकार संपर्क सतह होती हैं जो आंतरिक रिंग को असर और अनुप्रयोग डिजाइन बाधाओं के भीतर सभी दिशाओं में स्वतंत्र रूप से घूमने की अनुमति देती हैं।यह उन्हें आत्म-संरेखित करने की क्षमता देता है, जिसका अर्थ है, उदाहरण के लिए, गलत तरीके से गलत तरीके से मशीनिंग को स्वचालित रूप से समायोजित करने के लिए, वेल्डिंग से फ्रेम विकृतियों, या स्थिर और गतिशील बलों के कारण पिन और फ्रेम के विकृतियों।इस तरह के मिसलिग्न्मेंट से काफी अंत लोड हो रहा है और सादे बेलनाकार आस्तीन बीयरिंग की शुरुआती विफलता का कारण होगा।इस प्रकार गोलाकार सादे बीयरिंगों को मूल बेलनाकार आस्तीन बीयरिंगों या झाड़ियों के प्रतिस्थापन के रूप में माना जाता है और उन्हें अब भी कभी-कभी गेंद बुशिंग कहा जाता है।गोलाकार मैदान की बीयरिंग गोलाकार स्लाइडिंग सतहों के साथ आंतरिक और बाहरी रिंगों का उपयोग करते हैं, और एक ही समय में भारी रेडियल भार और द्वि-दिशात्मक अक्षीय भार को समायोजित कर सकते हैं।वे आम तौर पर आंदोलन की निचली स्विंग गति (यानी कोणीय गति) के लिए उपयोग किया जाता है, क्योंकि गोलाकार आकार के लिए सतह को खिसकना भी आंदोलन के भीतर एक कोण पर झुकाया जा सकता है (जो आंदोलन को संरेखित कर रहा है)।

1. आंतरिक और बाहरी छल्ले कम फिसलन घर्षण के लिए मोलिब्डेनम डाइसल्फ़ाइड के साथ लेपित हैं।

2. इन गोलाकार मैदान बीयरिंगों में एकल खंडित बाहरी दौड़ होती है।

3. इस गोलाकार मैदान के असर में खांचे और थ्रू छेद नहीं होते हैं।

4. इस गोलाकार सादे असर को ग्रीस से अच्छी तरह से चिकनाई करनी चाहिए।

गोलाकार सादे असर की विशेषताएं

1. सामग्री: आंतरिक और बाहरी छल्ले असर स्टील (GCr15) हैं।
2. हीट ट्रीटमेंट: आंतरिक और बाहरी रिंग बुझती और फॉस्फेटिंग होती हैं।
3. संरचना: आंतरिक और बाहरी रिंग में कोई तेल नाली और तेल छेद नहीं है। बाहरी रिंग में एक अक्षीय स्लॉट है।
4. स्लाइडिंग सतह: MoS2 पाउडर स्नेहक के साथ लेपित।
5. प्रदर्शन विशेषता: इसमें घर्षण प्रतिरोध, संक्षारण प्रतिरोध और आत्म संरेखण के फायदे हैं।यह उस मशीन पर लागू होता है जिसके लिए छोटी-सी दिशा में भारी रेडियल भार और अक्षीय भार की आवश्यकता होती है।

जीई ईएस / जीई की सूची ... ईएस 2 आरएस / जीई ... ईएस -2 एलएस गोलाकार सादा असर

बोर व्यास: 15-240 मिमी बाहरी व्यास: 26-340 मिमी (दोनों तीन प्रकारों के लिए उपयुक्त)

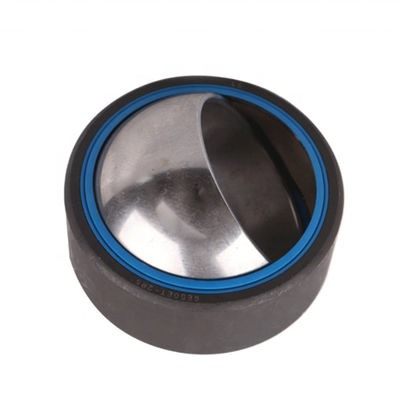

असर प्रत्यय 2RS के साथ असर के दोनों किनारों पर एक डबल होंठ सील है।

प्रत्यय -2 एलएस के साथ असर के दोनों किनारों पर एक शीट स्टील प्रबलित, ट्रिपल-लिप हैवी-ड्यूटी सील है।
