| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | ISO 16949 |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | लकड़ी के मामलों मानक निर्यात पैकेज |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1000000 टुकड़ा / प्रति माह |
| छल्ले सामग्री: | क्रोम स्टील-जीसीआर 15, उच्च कार्बन स्टील-जीसीआर 11, स्टेनलेस स्टील-440 सी, 304 316 | प्रकार: | रेडियल, कोणीय संपर्क, जोर गोलाकार बीयरिंग |
|---|---|---|---|
| पिंजरे सामग्री: | स्टील, पीतल, नायलॉन | Precsion: | P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 आदि। |
| निकासी: | C0, C1, C2, सी 3, सी 4, सी 5 | सेवाएं: | OEM, ODM, OBM सेवाएँ |
| हाई लाइट: | Impact Resistance Spherical Plain Bearings,OEM Spherical Plain Bearings,Angular Contact Spherical Plain Bearings |
||

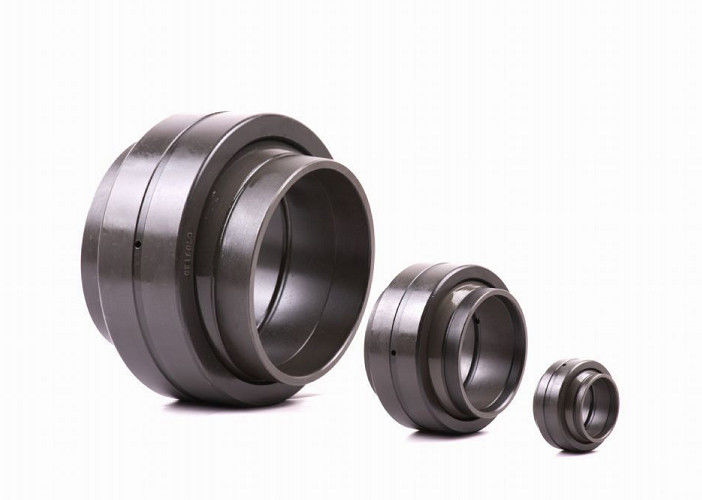

1. गोलाकार मैदानी बीयरिंग, जिसे गोलाकार मैदान की झाड़ियों भी कहा जाता है, मुख्य रूप से रोटरी गति, झुकाव आंदोलन और कम गति वाले झूलते गति के साथ विभिन्न मशीनरी में उपयोग किया जाता है।उदाहरण के लिए, वे हाइड्रोलिक सिलेंडर, फोर्जिंग प्रेस, इंजीनियरिंग मशीनरी, स्वचालित उपकरण, कार शॉक अवशोषक, और जल संरक्षण मशीनरी, आदि में पाए जा सकते हैं।
2. इस उत्पाद में महान भार वहन क्षमता और प्रभाव-प्रतिरोध क्षमता है।आमतौर पर इसका इलाज विशेष तकनीक से किया जाता है।इसकी सतह गैल्वनाइजिंग और फॉस्फेटिंग दोनों प्रक्रिया से गुजरी है।इसलिए, हमारा उत्पाद अल्ट्रा-मजबूत जंग प्रतिरोध देता है।स्व-स्नेहन की विशेषता अव्यवस्था के मामले में गोलाकार मैदान को सामान्य रूप से काम करने की अनुमति देती है।

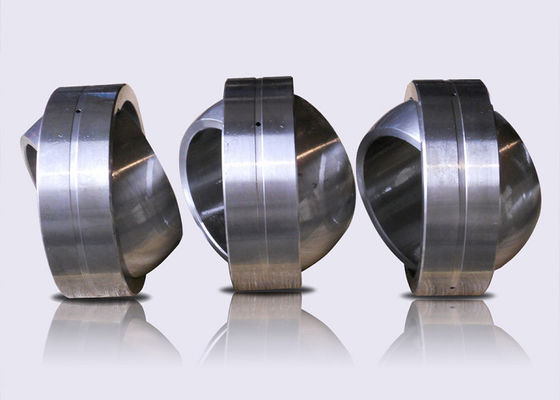

3. गोलाकार मैदान में गोलाकार सतहों के साथ आंतरिक और बाहरी छल्ले होते हैं।यह एक बड़े भार का समर्थन कर सकता है।यह आत्म-स्नेहन असर मुख्य रूप से रेडियल प्रकार, कोणीय संपर्क प्रकार, और रॉड अंत प्रकार में विभाजित है।यह विभिन्न अनुप्रयोगों के अनुसार विभिन्न आकृतियों में बनाया जा सकता है।
मॉडल चयन
| नहीं। | उत्पाद का नाम | बोर व्यास (मिमी) | उत्पाद प्रकार | |||
| 1 | रेडियल गोलाकार सादा असर | 4-150 | जीई ... ई | जीई ... ES | जीई ... ते -2 RS | GEEW ... ते -2 RS |
| जीई ... ESN | जीई ... XS / कश्मीर | जीई ... एक्सटी | जीई ... ईटी / एक्स | |||
| 2 | कोणीय संपर्क गोलाकार सादा असर | 25-200 | GAC ... एस | GAC ... टी | ||
| 3 | रॉड-एंड्स और गोलाकार मैदान असर | 5-80 | सी ई | एसए ... ई | जीई ... ई | एसआई तों |
| एसए ... ES | एसआईबी ... एस | SAB ... एस | ||||
कोणीय संपर्क गोलाकार सादे बीयरिंग के लिए सहिष्णुता
आंतरिक रिंग और असर की चौड़ाई
| डी मिमी | नम | Vdp उम | Vdmp उम | बी एस उम | त्स उम | ||||
| ऊपर | incl। | अधिकतम | मिनट | अधिकतम | अधिकतम | अधिकतम | मिनट | अधिकतम | मिनट |
| - | 50 | 0 | -12 | 12 | 9 | 0 | -2740 | 250 | -400 |
| 50 | 80 | 0 | -15 | 15 | 1 1 | 0 | -300 | 250 | -500 |
| 80 | 120 | 0 | -20 | 20 | 15 | 0 | -400 | 250 | -600 |
| 12 | 180 | 0 | -25 | 25 | 19 | 0 | -500 | 350 | -700 |
| 180 | 200 | 0 | -30 | 30 | 23 | 0 | -600 | 350 | -800 |
बाहरी घेरा
| डी मिमी | नम | Vdp उम | Vdmp उम | सी एस उम | |||
| ऊपर | incl। | अधिकतम | मिनट | अधिकतम | अधिकतम | अधिकतम | मिनट |
| - | 50 | 0 | -14 | 14 | 1 1 | 0 | -240 |
| 50 | 80 | 0 | -16 | 16 | 12 | 0 | -300 |
| 80 | 120 | 0 | -18 | 18 | 14 | 0 | -400 |
| 120 | 150 | 0 | -20 | 20 | 15 | 0 | -500 |
| 150 | 180 | 0 | -25 | 25 | |||
प्रकार
(1) जीई ... ई प्रकार: एकल हर बाहरी रिंग, कोई तेल टैंक नहीं।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।
(2) जीई ... ईएस प्रकार: एकल भट्ठा बाहरी रिंग, तेल टैंक हैं।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।
(3) GE ... ES-2RS प्रकार, GEEW ... ES-2RS प्रकार: एकल भट्ठा बाहरी रिंग, एक तेल टैंक, एक अंगूठी के साथ पक्ष होते हैं।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।
(4) जीई ... ईएसएन प्रकार: एकल भट्ठा बाहरी रिंग, जीई ... XSN प्रकार: डबल भट्ठा बाहरी रिंग (विभाजन बाहरी रिंग), चिकनाई तेल टैंक, बाहरी रिंग नाली।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।हालांकि, स्नैप रिंग अक्षीय भार को सहन करने के लिए, इसकी अक्षीय भार को झेलने की क्षमता कम हो जाती है।
(5) जीई ... एचएस प्रकार: तेल टैंक के साथ आंतरिक रिंग, डबल आधा बाहरी रिंग, पहना क्लीयरेंस को समायोजित किया जा सकता है।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।
(6) जीई ... डीई 1 प्रकार: कठोर असर वाले स्टील की आंतरिक रिंग, असर स्टील की बाहरी रिंग।जब स्नेहन नाली और छेद के साथ आंतरिक बाहर निकालना कोडांतरण।15 मिमी से कम बीयरिंग के अंदर व्यास, कोई स्नेहन नाली और छेद नहीं।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।
(7) जीई ... डीईएम 1 प्रकार: कठोर असर वाले स्टील की आंतरिक रिंग, असर स्टील की बाहरी रिंग।जब असर में extruded आंतरिक असर कोडांतरण, असर नाली के बाहरी तरफ दबाव अक्षीय रूप से तय की।दोनों दिशाओं में रेडियल लोड और छोटे अक्षीय भार को सहन कर सकते हैं।
(8) जीई ... डीएस प्रकार: बाहरी रिंग फिटिंग नाली और स्नेहन नाली।केवल बड़े आकार के बीयरिंग।रेडियल भार सहन कर सकते हैं और किसी भी दिशा में एक छोटे से अक्षीय भार (फिटिंग नाली पक्ष अक्षीय भार सहन नहीं कर सकते हैं)
| असर नहीं। | DIMENSIONS | लोड रेटिंग | वजन | ||||||||
| WIDE SERIES | घ | डी | बी | सी | r1 | r2 | एक ° | गतिशील | सांख्यिकीय | किलोग्राम | |
| GEG4C | GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 20 | 3.6 | 9.1 | 0.005 |
| GEG5C | GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 21 | 5.8 | 14 | 0.007 |
| GEG6C | GE6FW | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 21 | 5.8 | 14 | 0.008 |
| GEG8C | GE8FW | 8 | 19 | 1 1 | 6 | 0.3 | 0.3 | 21 | 8.6 | 21 | 0.014 |
| GEG10C | GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 18 | 1 1 | 28 | 0.021 |
| GEG12E | GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 18 | 45 | 0.033 |
| GEG15C | GE15FW | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 16 | 22 | 56 | 0.049 |
| GEG17C | GE17FW | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 19 | 31 | 78 | 0.083 |
| GEG20ES | GE20FW | 20 | 42 | 25 | 16 | 0.3 | 0.3 | 17 | 51 | 127 | 0.153 |
| GEG25C | GE25FW | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 17 | 65 | 166 | 0.203 |
| GEG30C | GE30FW | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 17 | 83 | 212 | 0.304 |
