| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | ISO 16949 |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी के मामलों मानक निर्यात पैकेज |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1000000 टुकड़ा / प्रति माह |
| नाम: | रेडियल गोलाकार सादा बियरिंग्स | मूल गतिशील लोड रेटिंग, रेडियल: | 21300 एन |
|---|---|---|---|
| बेसिक स्टैटिक लोड रेटिंग, रेडियल: | 106000 एन | द्रव्यमान: | 0,039 किग्रा |
| आयाम: | 120 * 180 * 85mm | सामग्री: | क्रोम इस्पात |
| आवेदन: | हाइड्रोलिक इंजीनियरिंग, धातु बनाने की मशीन उपकरण, इंजीनियरिंग मशीनरी | ||
| प्रमुखता देना: | क्रोम स्टील गोलाकार स्लाइडिंग असर,GE17ES गोलाकार स्लाइडिंग असर,रेडियल गोलाकार स्लाइडिंग असर |
||
विवरण
गोलाकार सादा असर विशेष संरचना के साथ एक प्रकार का मौन असर है।इसकी संरचना आसान है फिर रोलर बेयरिंग, जो मुख्य रूप से आंतरिक दौड़ के बाहरी ट्रैक और बाहरी दौड़ के आंतरिक ट्रैक से बना है। यह बड़ा भार सहन कर सकता है, और विभिन्न शैली एनजी संरचना के अनुसार, यह रेडियल लोड, अक्ष भार या एकजुट भार को सहन कर सकता है। ।संयुक्त असर आम तौर पर कम गति के साथ अघुलनशील गति में उपयोग करता है, क्योंकि फिसलने की सतह गोलाकार होती है, यह कोण की एक सीमा में तिरछा आंदोलन भी कर सकता है।
विशेष विवरण

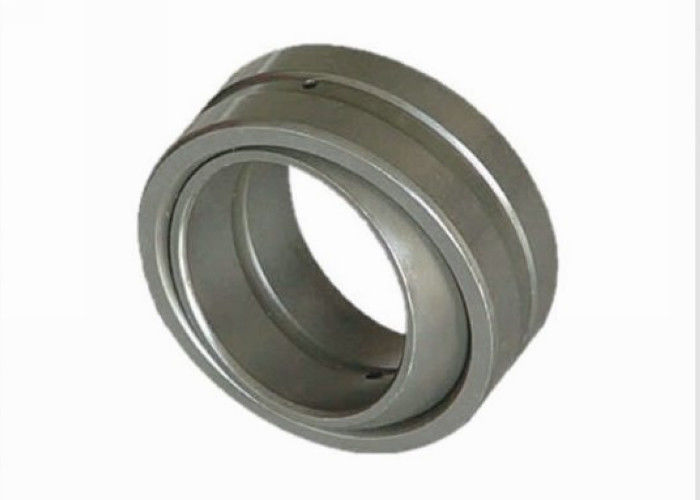

| गोलाकार मैदान बीयरिंग GE17ES | ||
| DIN ISO 12 240-1 को रखरखाव की आवश्यकता है | ||
| घ | 17 मिमी | सहिष्णुता: 0 / -0,008 |
| घ | 30 मिमी | सहिष्णुता: 0 / -0,009 |
| बी | 14 मिमी | सहिष्णुता: 0 / -0,12 |
| 0,04 - 0,082 मिमी | रेडियल आंतरिक निकासी | |
| सीएन | ||
| C2 और C3 के समूहों में भी उपलब्ध है | ||
| सी | 10 मिमी | सहिष्णुता: 0 / -0,24 |
| दा मि | 24 मिमी | |
| दा अधिकतम | 20,7 मिमी | |
| डीके | 25 मिमी | गोलाकार आंतरिक रिंग सतह पर कोई स्नेहन नाली नहीं |
| r1s मि | 0,3 मिमी | चम्फर आयाम |
| r2s मि | 0,3 मिमी | चम्फर आयाम |
| α | 10 ° | |
| म | 0,039 किग्रा | द्रव्यमान |
| सीआर | 21300 एन | मूल गतिशील लोड रेटिंग, रेडियल |
| C0r | 106000 एन | बेसिक स्टैटिक लोड रेटिंग, रेडियल |
|
सहनशीलता नहीं। |
वजन |
आयाम (मिमी)
|
मूल भार | |||
| जी | घ | घ | बी | C केजीएफ | सह Kgf | |
| जीई 10ES | 12 | 10 | 19 | 6 | 210 | 5760 |
| GE 12ES | 17 | 12 | 22 | 7 | 300 | 7560 |
| जीई 15ES | 32 | 15 | 26 | 9 | 480 | 11900 |
| जीई 17ES | 49 | 17 | 30 | 10 | 600 | 15000 |
| जीई 20ES | 65 | 20 | 35 | 12 | 840 | 20900 |
| जीई 25ES | 115 | 25 | 42 | 16 | 1360 | 34100 |
| जीई 30ES | 160 | 30 | 47 | 18 | 1760 | 44000 |
| GE 35ES | 258 | 35 | 55 | 20 | 2260 | 56400 |
| जीई 40ES | 315 | 40 | 62 | 22 | 2300 | 70000 |
| जीई 45ES | 413 | 45 | 68 | 25 | 3600 | 90000 |
| GE 50ES | 560 | 50 | 75 | 28 | 4400 | 111,000 |
| जीई 60ES | 1100 | 60 | 90 | 36 | 6910 | 173000 |
| जीई 70ES | 1540 | 70 | 105 | 40 | 8830 | 221000 |
| जीई 80ES | 2290 | 80 | 120 | 45 | 11300 | 284,000 |
| जीई 90ES | 2840 | 90 | 130 | 50 | 13800 | 345,000 |
| जीई 100ES | 4430 | 100 | 150 | 55 | 17200 | 429,000 |
| जीई 110ES | 4940 | 110 | 160 | 55 | 18500 | 462,000 |
| जीई 120ES | 8120 | 120 | 180 | 70 | 26900 | 672,000 |
| जीई 140ES | 11300 | 140 | 210 | 70 | 30200 | 756,000 |
| जीई 160ES | 14400 | 160 | 230 | 80 | 38400 | 960,000 |
| जीई 180ES | 18900 | 180 | 260 | 80 | 43200 | 1080000 |
| जीई 200ES | 28100 | 200 | 290 | 100 | 60000 | 1500000 |
| जीई 220ES | 36100 | 220 | 320 | 100 | 66000 | 1650000 |
| जीई 240ES | 40400 | 240 | 340 | 100 | 72000 | 1800000 |
अनुप्रयोग
| अनुप्रयोग कंपनी | वितरक, खुदरा विक्रेता, अंतिम उपयोगकर्ता |
| आवेदन स्थान | संयुक्त बीयरिंग व्यापक रूप से हाइड्रोलिक इंजीनियरिंग, धातु बनाने की मशीन उपकरण, इंजीनियरिंग मशीनरी, स्वचालन उपकरण, ऑटोमोबाइल सदमे अवशोषक, जल संरक्षण मशीनरी उद्योग में उपयोग किया जाता है |
