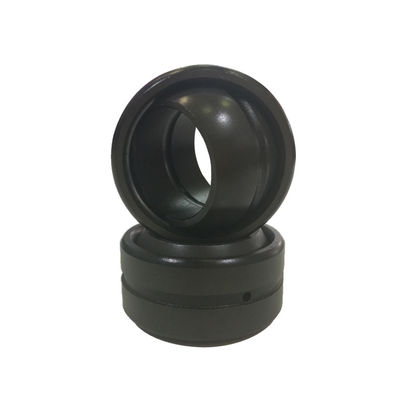

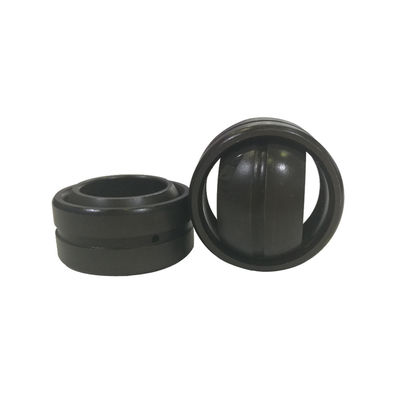

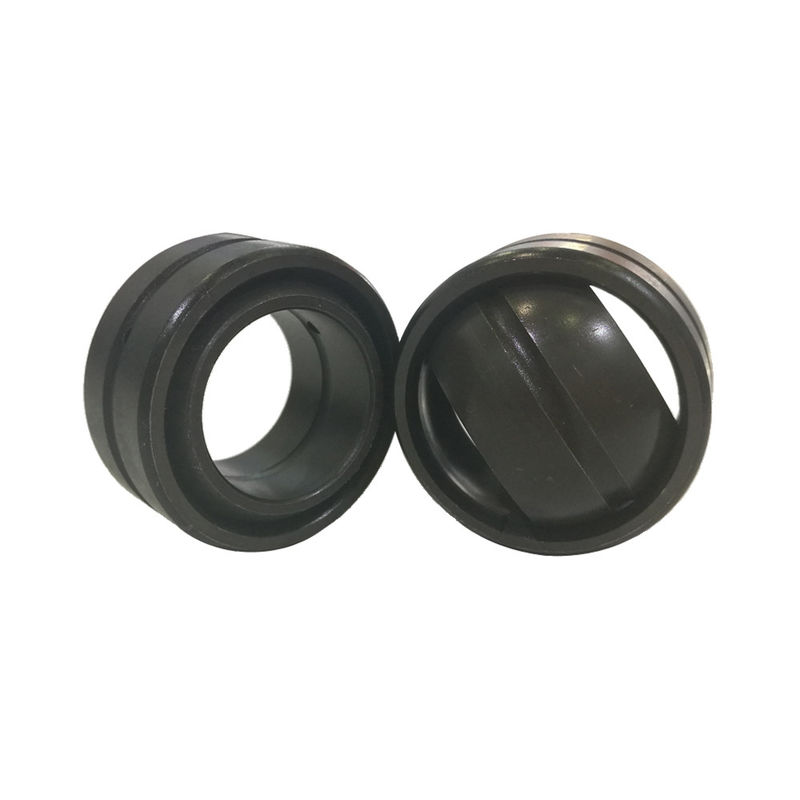

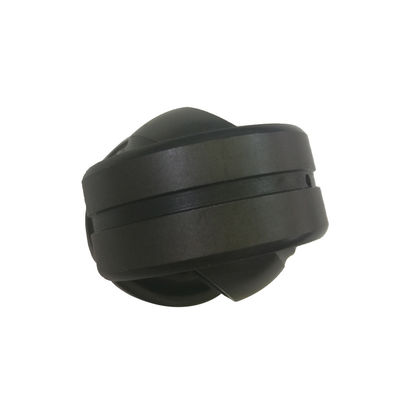

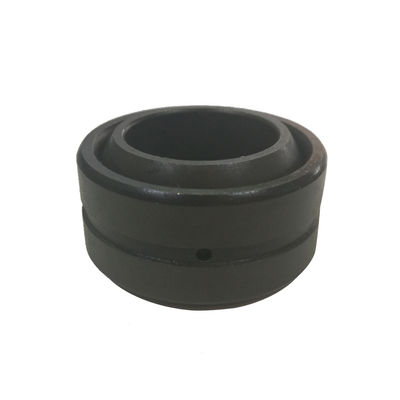

स्व संरेखित क्रोम इस्पात जीई श्रृंखला गोलाकार सादा बियरिंग्स

स्व संरेखित क्रोम स्टील जीई गोलाकार सादा बियरिंग्स

उच्च रोटेशन की गति
लेफ्टिनेंट एक गोलाकार सतह है, जो फिसलने वाला असर है।
लेफ्टिनेंट में मुख्य रूप से बाहरी गोलाकार सतह के साथ एक आंतरिक रिंग और आंतरिक गोलाकार सतह के साथ एक बाहरी रिंग होती है।

धीमी आवाज
lt रेडियल भार, अक्षीय भार, या रेडियल और अक्षीय बलों दोनों से एक संयुक्त भार सहन कर सकता है।

लंबी सेवा जीवन
बड़ी लोड क्षमता, मजबूत प्रभाव प्रतिरोध, संक्षारण प्रतिरोध, पहनने के सबूत, आत्म-संरेखण। अच्छा स्नेहन, किस्त के दौरान विस्थापित होने पर भी ठीक से काम कर सकता है।

• जीई का विस्तृत आयाम..ईएस (-2 आरएस) जीई सीरीज गोलाकार प्लेन असर

• परिभाषा:

रेडियल गोलाकार सादे बीयरिंगों में सतह के बाहर एक स्फूर्त उत्तल के साथ एक आंतरिक रिंग होती है और बाहरी रिंग जो कि सतह के अंदर होती है और सतह के अंदर अवतल होती है।उनका डिज़ाइन उन्हें असरदार व्यवस्था के लिए विशेष रूप से उपयुक्त बनाता है जहां शाफ्ट और आवास के बीच संरेखण आंदोलनों को समायोजित करना पड़ता है, या जहां दोलन या आवर्तक झुकाव या स्लीविंग आंदोलनों को अपेक्षाकृत धीमी गति से फिसलने की अनुमति होनी चाहिए।FSZ रेडियल गोलाकार सादे बीयरिंग अलग स्लाइडिंग संपर्क सतह संयोजनों के साथ उपलब्ध हैं।आंतरिक और बाहरी रिंग की स्लाइडिंग सतहों को विभिन्न सामग्रियों से बनाया गया है।दो मुख्य समूह हैं: गोलाकार सादे बीयरिंगों को रखरखाव (स्टील-ऑन-स्टील) और रखरखाव-मुक्त गोलाकार सादे बीयरिंग की आवश्यकता होती है।

• गोलाकार सादा बियरिंग्स के प्रकार

1. गोलाकार मैदानी बीयरिंगों के रख-रखाव (स्टील-ऑन-स्टील) की आवश्यकता होती है: इसमें दोनों रिंगों पर फिसलने वाली संपर्क सतह सख्त होती है।सतहों को मोलिब्डेनम डाइसल्फ़ाइड और फॉस्फेट के साथ इलाज किया जाता है।इसमें पहनने-प्रतिरोध और पहनने-जंग की विशेषताएं हैं।इस स्लाइडिंग संपर्क सतह संयोजन के साथ बियरिंग्स को नियमित रूप से स्नेहन की आवश्यकता होती है।स्लाइडिंग संपर्क सतहों की उच्च शक्ति इन बीयरिंगों को विशेष रूप से उन असरदार व्यवस्थाओं के लिए उपयुक्त बनाती है जहां वैकल्पिक दिशा के भारी भार, सदमे भार या भारी स्थिर भार को समायोजित करना पड़ता है।

2. रखरखाव से मुक्त गोलाकार सादे बीयरिंग: इसमें तीन समूह होते हैं: स्टील-ऑन-पीटीएफई मिश्रित सामग्री, स्टील-ऑन-पीटीएफई कपड़े और स्टील-ऑन-तांबा मिश्र धातु।स्टील-ऑन-पीटीएफई फैब्रिक गोलाकार सादे बियरिंग्स की डायनेमिक लोड सपोर्ट क्षमता स्टील-ऑन-पीटीएफई कम्पोजिट सामग्री की तुलना में अधिक है।उनके पास बहुत कम घर्षण है और बिना रखरखाव के संचालित किया जा सकता है।उनका उपयोग उन अनुप्रयोगों के लिए किया जाता है जहां रखरखाव के बिना लंबे समय तक चलने वाले जीवन की आवश्यकता होती है, या जहां परिचालन की स्थिति, जैसे अपर्याप्त स्नेहन या स्नेहन की अनुपस्थिति स्टील-ऑन-स्टील बीयरिंगों के उपयोग को अनुपयुक्त बना देती है।

• डिजाइन विशेषताएं:

बड़ी भार क्षमता

मजबूत प्रभाव प्रतिरोध

जंग प्रतिरोध

प्रमाण पहनें

आत्म-संरेखित

अच्छा स्नेहन

यह किस्त के दौरान विस्थापित होने पर भी ठीक से काम कर सकता है

• अनुमेय ऑपरेटिंग तापमान रेंज:

-50 ℃ ~ + 150 ℃: FSZ स्टील-ऑन-स्टील, स्टील-ऑन-पीटीएफई मिश्रित सामग्री और स्टील-ऑन-पीटीएफई कपड़े रेडियल गोलाकार सादे बीयरिंग।

-30 ℃ ~ + 130 ℃: जवानों के साथ FSZ गोलाकार सादे बीरंग

उच्च स्तर पर, भार वहन क्षमता कम हो जाएगी।

• सेवा जीवन:

मिश्रित या शुष्क घर्षण स्थितियों के तहत संचालित एक गोलाकार सादे असर का सेवा जीवन फिसलन सतहों के प्रगतिशील पहनने, स्लाइडिंग सामग्री के प्लास्टिक विरूपण या फिसलने वाली सतह की थकान के कारण असर निकासी या असर घर्षण में वृद्धि से निर्धारित होता है।आवेदन के आधार पर, घर्षण में अनुमत पहनने या अनुमेय वृद्धि अलग होगी।इसका मतलब यह है कि एक ही ऑपरेशन की शर्तों के तहत सेवा जीवन जो व्यवहार में प्राप्त किया जा सकता है वह अलग होगा।

एक गोलाकार सादे असर की सेवा जीवन दोलन आंदोलनों की संख्या है, या ऑपरेटिंग घंटे की संख्या है जो असर निकासी में परिभाषित वृद्धि से पहले सेवा करेगा या घर्षण में एक परिभाषित वृद्धि तक पहुंच जाता है।

प्रभावी सेवा जीवन वह जीवन है जो वास्तविक परिचालन स्थितियों के तहत एक गोलाकार सादे असर द्वारा प्राप्त किया जाएगा।यह परिमाण और भार के प्रकार से निर्धारित होता है, लेकिन कई अन्य कारकों द्वारा भी, जैसे संदूषण, क्षरण, उच्च आवृत्ति भार और गति चक्र, झटका आदि। इनमें से कुछ कारकों को निर्धारित करना असंभव है या केवल कठिनाई के साथ निर्धारित किया जा सकता है। ।

• बढ़ते

बढ़ते की सुविधा के लिए, पिंस या शाफ्ट के छोर और आवास के किनारों के किनारों पर 10 से 20 ° का लीड चम्फर होना चाहिए।बीयरिंगों को अधिक आसानी से स्थिति में धकेल दिया जा सकता है और असर की कटाई के कारण संभोग सतहों को नुकसान होने का कम जोखिम है।

जब एक फ्रैक्चर या दो-भाग बाहरी रिंग के साथ गोलाकार सादे बीयरिंग बढ़ते हैं, तो यह आवश्यक है कि संयुक्त को 90 से मुख्य लोड दिशा में तैनात किया जाना चाहिए, अन्यथा सेवा जीवन को छोटा किया जाएगा, खासकर भारी भार के तहत।

• स्नेहन:

गोलाकार सादे बीयरिंगों के लिए रखरखाव की आवश्यकता होती है जो स्टील-ऑन-स्टील प्रकार के होते हैं, स्नेहन का उद्देश्य मुख्य रूप से पहनने को कम करना, घर्षण को कम करना और मचान को रोकना है।जंग के खिलाफ बीयरिंग की रक्षा करने के लिए भी ग्रीस कार्य करता है।इसके संचालन के दौरान असर की स्नेहन की आवृत्ति सेवा जीवन की सराहना करेगी।

स्टील-ऑन-पीटीएफई कपड़े के गोलाकार सादे बीयरिंगों के लिए, कपड़े से पीटीएफई का स्थानांतरण होता है, जो आंतरिक रिंग के विरोधी स्टील की सतह पर होता है।स्लाइडिंग संपर्क सतहों का कोई भी स्नेहन इस हस्तांतरण को परेशान करेगा और जीवन को प्रभावित करेगा।इसलिए 'इन बीयरिंगों का स्नेहन उचित नहीं है।

एक नियम के रूप में, स्टील-ऑन-पीटीएफई मिश्रित सामग्री गोलाकार सादे बीयरिंगों के लिए, इसे चिकनाई नहीं करना चाहिए।जब परिचालन की स्थिति ऐसी होती है कि सीलिंग को बढ़ाया जाता है और जंग के खिलाफ सुरक्षा की आवश्यकता होती है।यह अनुशंसा की जाती है कि असर या आसपास का स्थान लिथियम बेस ग्रीस से भरा हो।
