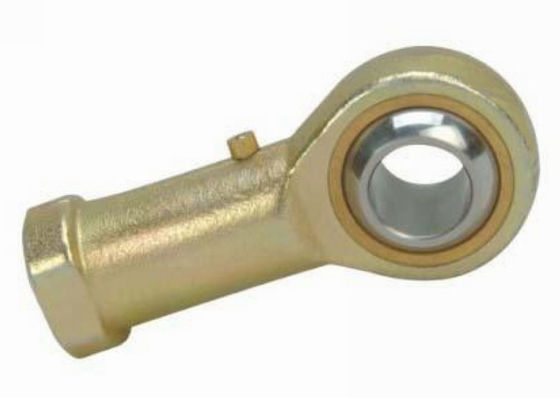

Name: GEC GEG GEK GEH मैकेनिकल आर्टिकुलेटिंग जॉइंट रॉड एंड बियरिंग्स
Brand: OEM

GEC GEG GEK GEH मैकेनिकल आर्टिकुलेटिंग जॉइंट रॉड एंड बियरिंग्स

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	OEM
प्रमाणन:	ISO 16949

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	बातचीत योग्य
मूल्य:	Negotiation
पैकेजिंग विवरण:	लकड़ी के मामलों मानक निर्यात पैकेज
प्रसव के समय:	10-15 कार्य दिवस
भुगतान शर्तें:	एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता:	1000000 टुकड़ा / प्रति माह

अब से संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	रॉड एंड ज्वाइंट असर	सामग्री:	असर स्टील, Stianless स्टील, कांस्य
श्रृंखला:	GE, GEC, GEG, GEEW, GEK, GEH सीरीज़	सटीक रेटिंग:	ABEC-1 / P0, ABEC-3 / P6, ABEC-5 / P5, ABEC-7 / P4
पिंजरा:	स्टील, पीतल, नायलॉन	निकासी:	C0, C1, C2, C3, C4, C5 आदि।
कंपन:	वी 1, वी 2, वी 3
हाई लाइट:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

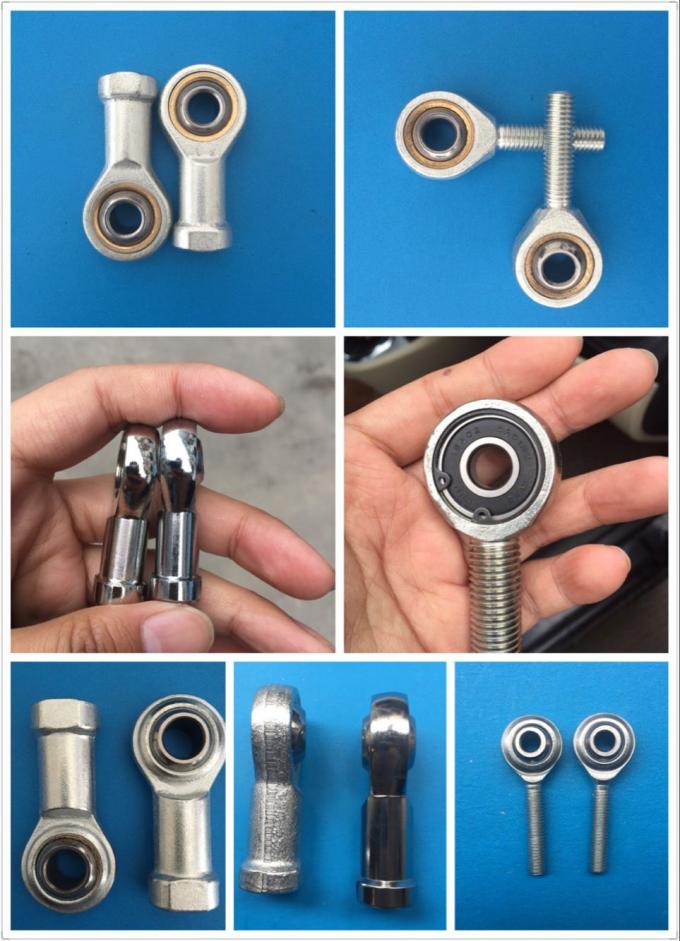

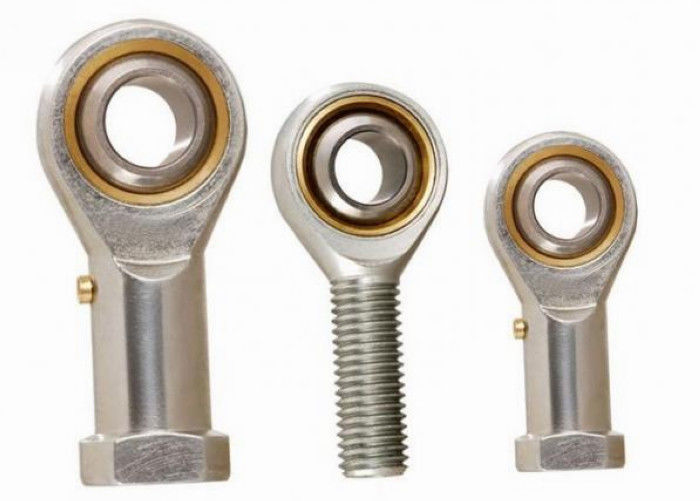

GEC GEG GEEW GEK GEH मैकेनिकल आर्टिस्टिकिंग जॉइंट रॉड एंड बियरिंग्स

रॉड समाप्त होता है एक यांत्रिक आर्टिकुलेटिंग जोड़ है।इस तरह के जोड़ों का उपयोग कंट्रोल रॉड्स, स्टीयरिंग लिंक, टाई रॉड्स, या कहीं भी एक सटीक आर्टिकुलेटिंग जॉइंट के लिए किया जाता है, और जहां एक एलीवेट एंड (जिसमें संलग्न शाफ्ट और दूसरे घटक के बीच सही 90 डिग्री अलाइनमेंट की आवश्यकता होती है) अनुपयुक्त है।एक गेंद के साथ एक कुंडा, जिसके माध्यम से एक बोल्ट या अन्य संलग्न हार्डवेयर पास हो सकता है जिसे एक थ्रेडेड शाफ्ट के साथ एक परिपत्र आवरण में दबाया जाता है।पिरोया हुआ भाग पुरुष या महिला हो सकता है।हेमी संयुक्त का लाभ यह है कि बॉल इंसर्ट रॉड या बोल्ट से गुजरने की अनुमति देता है, जिसे एक सीमित डिग्री (90 डिग्री से अधिक कोण) पर गलत तरीके से बताया जा सकता है।दो हेमी जोड़ों में समाप्त एक लिंक तनाव में उपयोग किए जाने पर अपने संलग्न शाफ्ट (180 डिग्री के अलावा) के दुरुपयोग की अनुमति देता है।जब संपीड़न में उपयोग किया जाता है, तो थ्रोट-रॉड्स को उनकी गेंद की मिसलिग्न्मेंट रेंज के चरम छोरों के लिए मजबूर किया जाता है, जो एक तिरछे कोण पर लिंक को लंड देता है।

रॉड के लिए सहिष्णुता समाप्त होती है

1> and dmp और GIR के of B…… GAR..DO, GIR… UK, GAR… UK, GIR..UK-2RS, GAR… UK-2RS और GIHR, DO की सहिष्णुता…
GIHR-K… DO, GIHO-K… DO, GK… DO, GF… DO, GIR..UK-2RS, GAR… UK-2RS रेडियल गोलाकार सादे बीयरिंगों के समान हैं
जीई ... ई, जीई ... ES, जीई ... ब्रिटेन, जीई ... ब्रिटेन -2 RS।
2> and dmp और-BH का GIHN-K… LO, GF… LO, रेडियल गोलाकार सादे बीयरिंग GE… LO के समान हैं।
3> ... dmp और SIBP के s Bs ... S, SABP ... S, SIZP ... S, SAZP ... S, SAZJ ... और SAZJ ... रेडियल गोलाकार मैदान के समान हैं बीयरिंग GEBK ... एस।
4> श्रृंखला सीएचएस ..., सीओएस ...

d मिमी		Um dmp um		Um Bs um
ऊपर	incl।	अधिकतम	मिनट	अधिकतम	मिनट
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> केंद्र ऊंचाई विचलन

d मिमी		Mm एचएस मिमी		Mm एच 1 एस मिमी
ऊपर	incl।	अधिकतम	मिनट	अधिकतम	मिनट
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

d मिमी		समूह सामान्य उम
ऊपर	incl।	मिनट	अधिकतम
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… यूके, GAR… यूके, GIR… यूके -2RS, GAR… यूके -2RS

सीरीज GIR… UK, GAR… UK, GIR… UK-2RS, GAR… UK-2RS

d मिमी		समूह सामान्य उम
ऊपर	incl।	मिनट	अधिकतम
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ..., SAZJ ...

सीरीज SIZJ ..., SAZJ ...

d मिमी		समूह सामान्य उम
ऊपर	incl।	मिनट	अधिकतम
-	8	10	30
8	14	15	60
14	20	40	80

रॉड की फिट्स खत्म होती हैं

एएए> दस्ता फिट बैठता है

परिचालन की स्थिति	सहनशीलता
अनिश्चित भार के साथ	एन 6, पी 6
सामान्य स्थिति	एच 6, एच 7

बीबीबी> धागा

पुरुष धागा	नट
6 ग्राम	6
यूएनएफ -2 ए	यूएनएफ -2 बी

सीसीसी> शाफ्ट व्यास सहिष्णुता

शाफ्ट व्यास मिमी		शाफ्ट व्यास सहिष्णुता उम
शाफ्ट व्यास मिमी		h6		H7		n6		p6
ऊपर	incl।	उच्च	कम	उच्च	कम	उच्च	कम	उच्च	कम
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-1 1	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
